突破光学衍射极限，富睿思微纳精密量测解决方案
时间：2026-09-07
原子力显微镜（AFM）通过扫描探针与样品表面的相互作用，可以突破光学衍射极限，在亚纳米尺度实现样品表面形貌与物性检测。
依托自主研发的技术底座，富睿思构建了桌面型科研级原子力显微镜和针对8英寸、12英寸及米级尺寸样品检测的原子力显微镜产品体系，为亚纳米级无损检测提供国产化解决方案。
01 富睿思微纳精密量测解决方案：原子力显微镜（AFM）

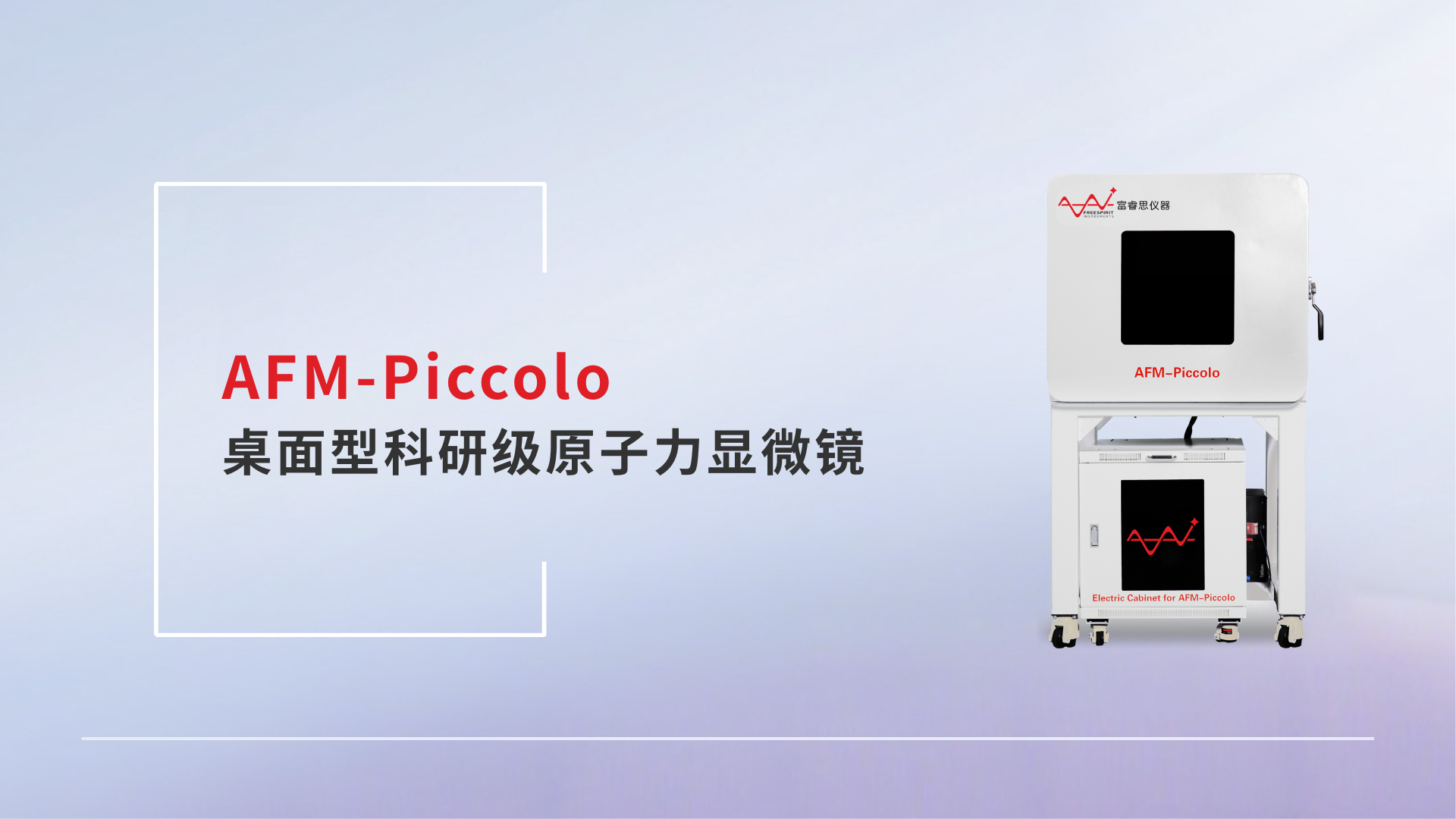

（1）AFM-Piccolo 桌面型科研级原子力显微镜
技术参数：
配备超薄测头，测头有效厚度<8 mm
开放空间，易与拉曼、光学轮廓仪等光学系统同轴集成联用
XYZ扫描范围100 μm × 100 μm × 5 μm/15 μm，Z向噪音RMS≤0.04 nm

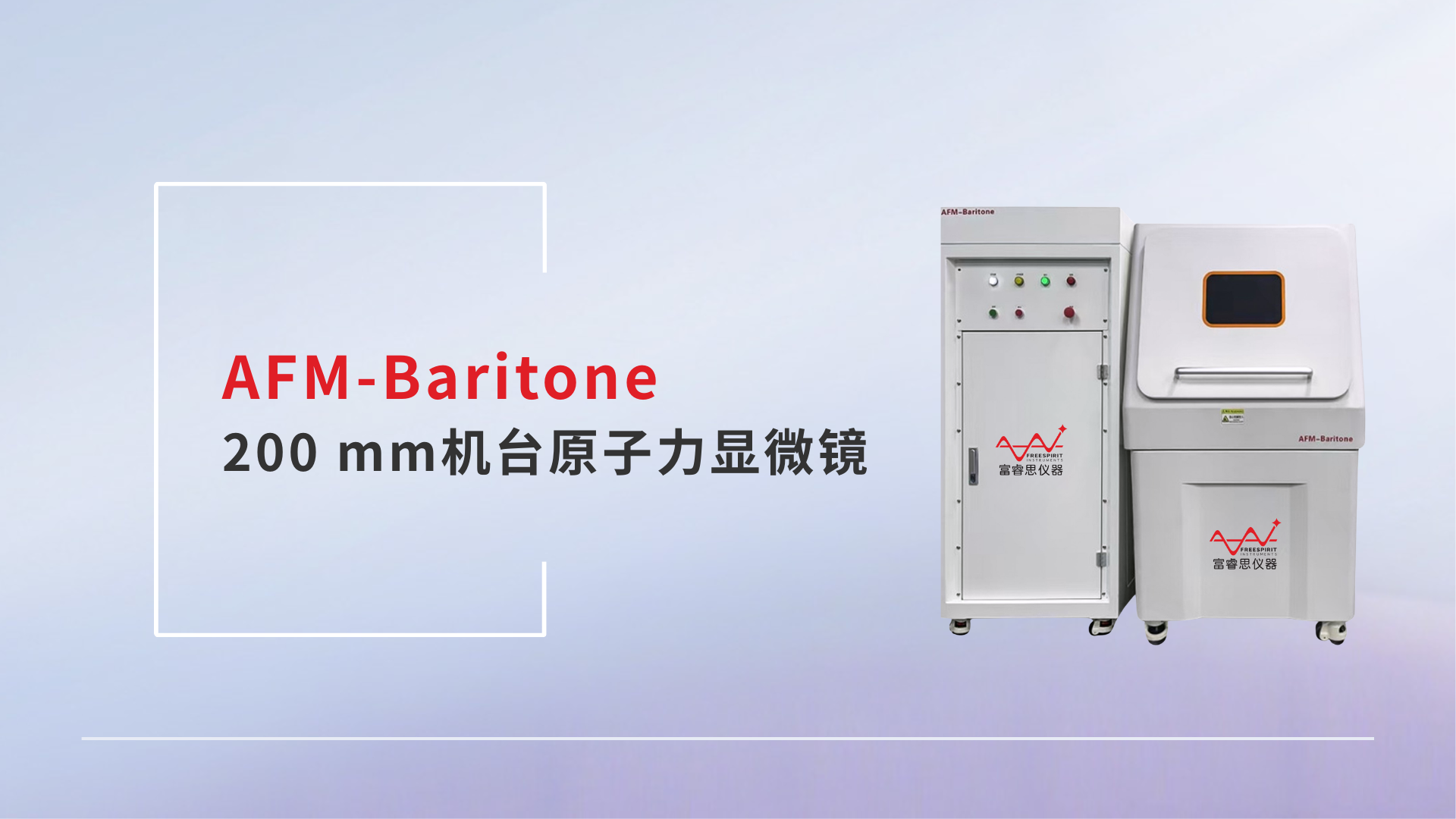

（2）AFM-Baritone 200 mm机台原子力显微镜
技术参数：
适用于8英寸以内晶圆及其他样品的形貌和物性检测
配备全自动XY二维样品台，支持自动换针、自动调光
XYZ扫描范围100 μm × 100 μm × 15 μm，Z向噪音RMS≤0.05 nm

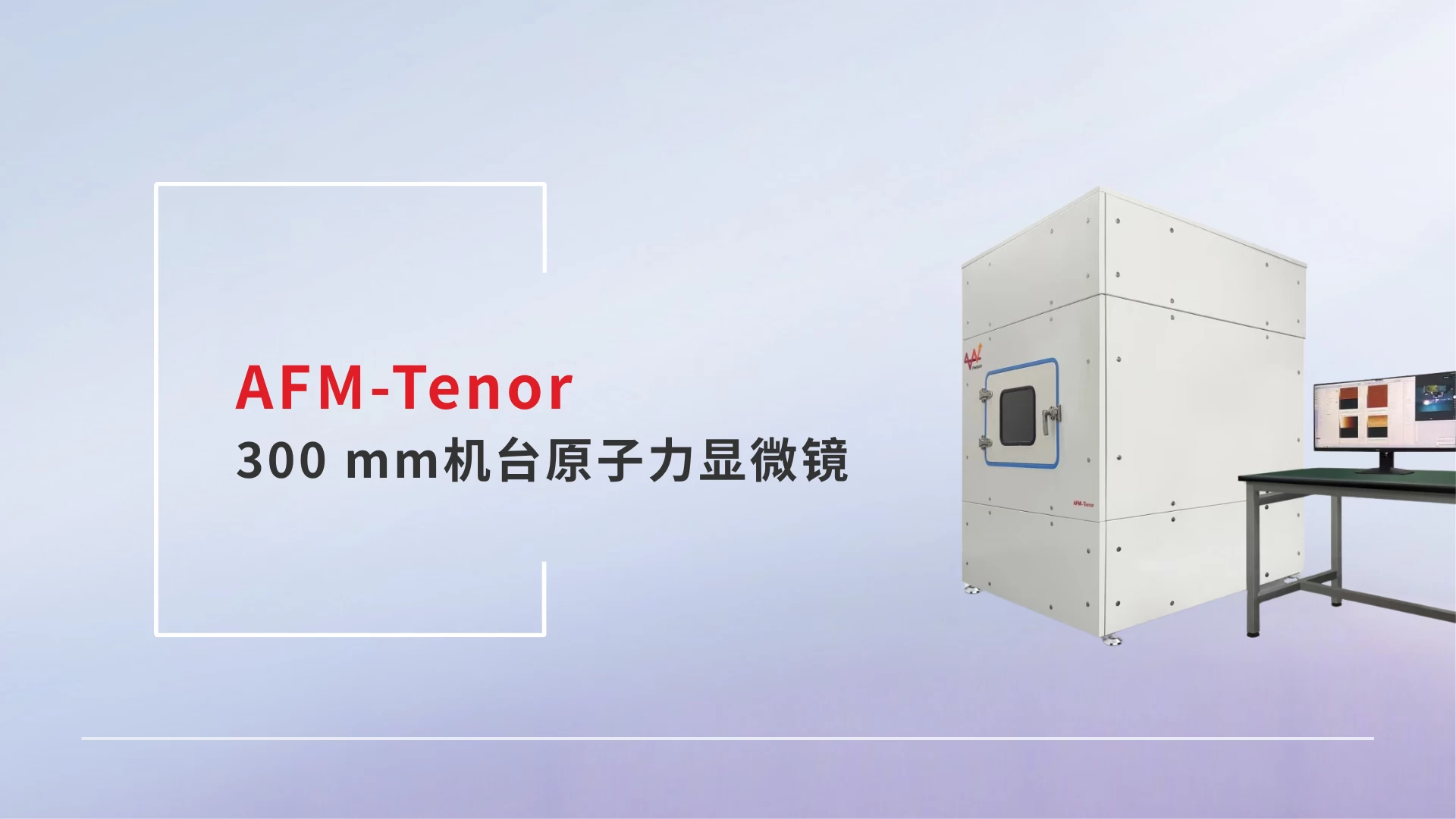

（3）AFM-Tenor 300 mm机台原子力显微镜
技术参数：
适用于12英寸以内晶圆及其他样品的形貌和物性检测
配备全自动XYRz三轴样品台，支持自动换针、自动调光
XYZ扫描范围100 μm × 100 μm × 15 μm，Z向噪音RMS≤0.05 nm
除上述产品外，富睿思还提供：
（4）AFM-Tuba 超大机台原子力显微镜：针对米级尺寸样品开发的工业型自动化原子力显微镜，配备定制化大型运动平台和机械手，可用于显示面板、先进封装等大尺寸样品的在线无损检测。
（5）AFM-Tuner 晶圆级计量型原子力显微镜：针对晶圆级样品开发的计量型原子力显微镜，配备300毫米全自动样品台和集成多路激光干涉仪的三维扫描式测头，可用于各类几何标样的计量校准。
欢迎访问富睿思仪器官网了解更多详情：www.frsinst.com。
02 多模式表征：AFM多维检测能力
富睿思原子力显微镜支持形貌成像以及磁学、电学、力学等多维物性表征，可满足不同材料和器件的检测需求。
（1） 形貌成像

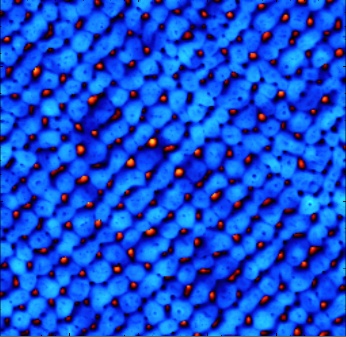

△LTPS晶粒

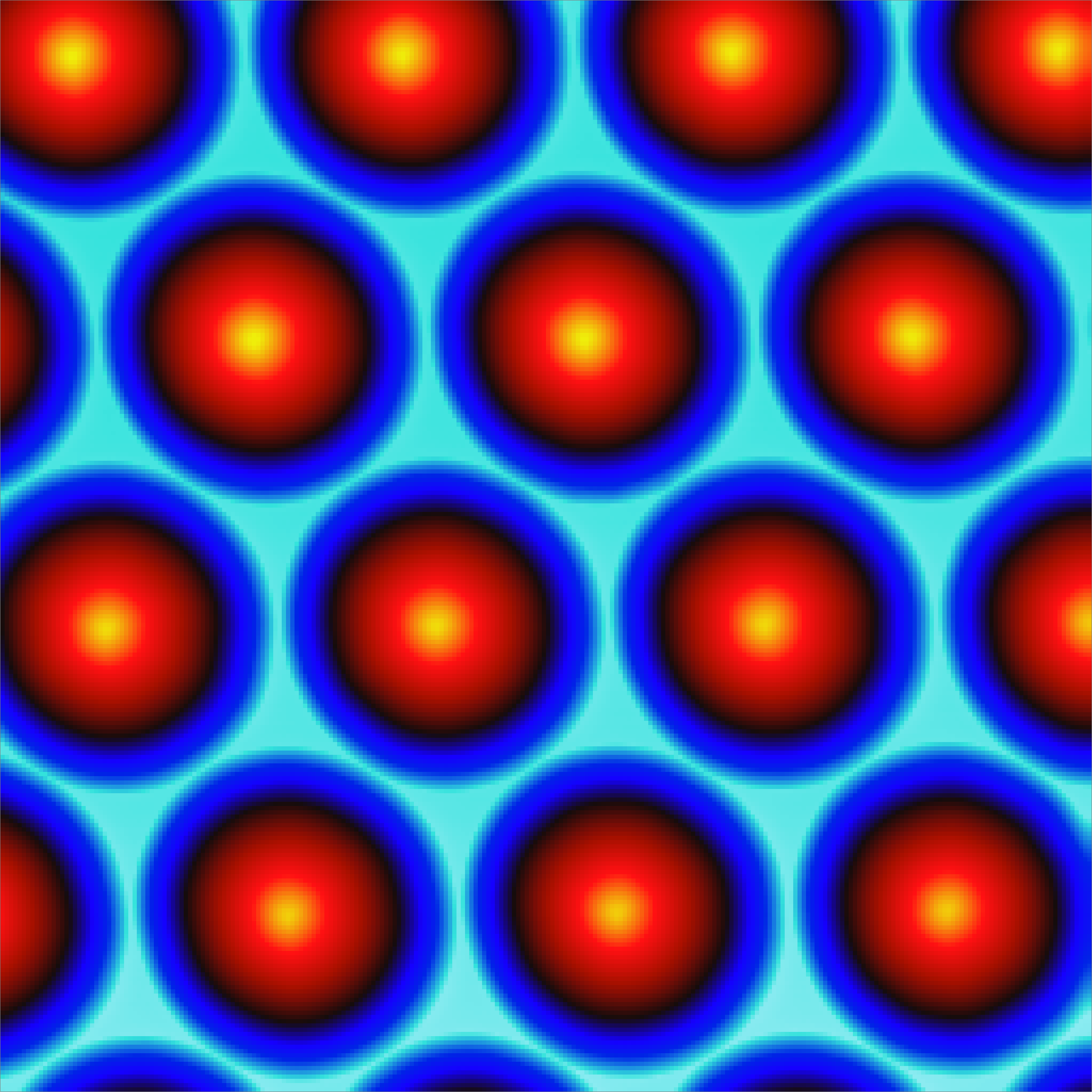

△图形化蓝宝石衬底（PSS）
△晶圆标准片表面结构

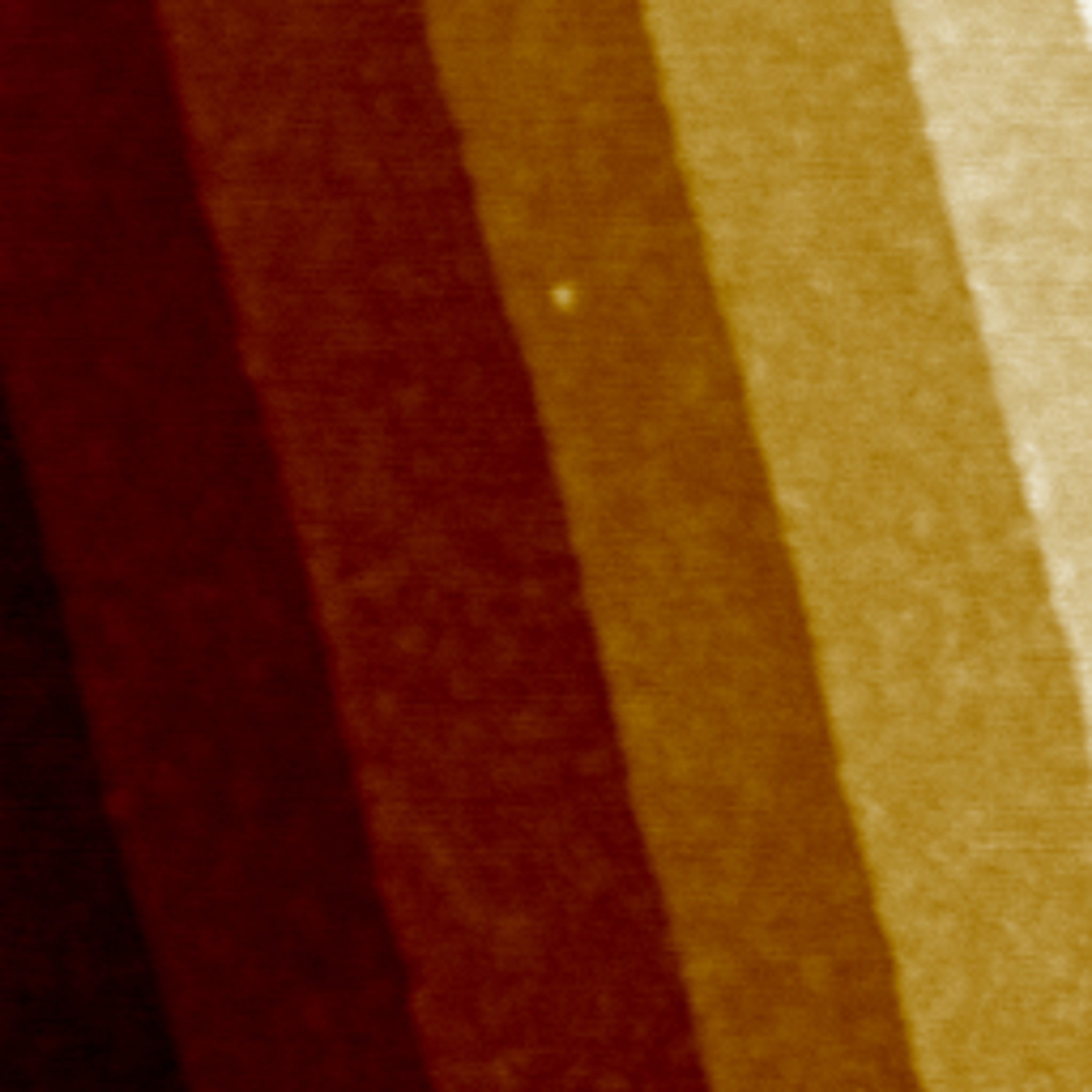

△SiC原子台阶
（2）磁力显微镜（MFM）

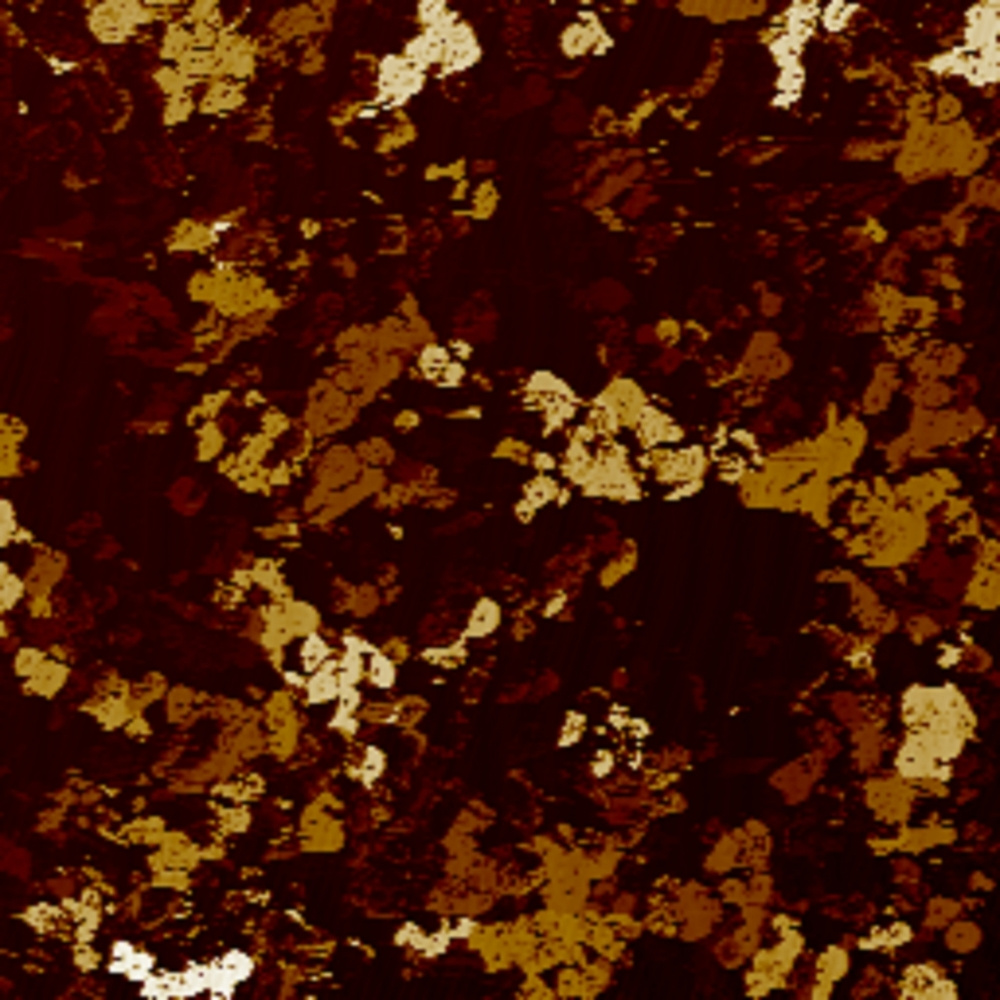

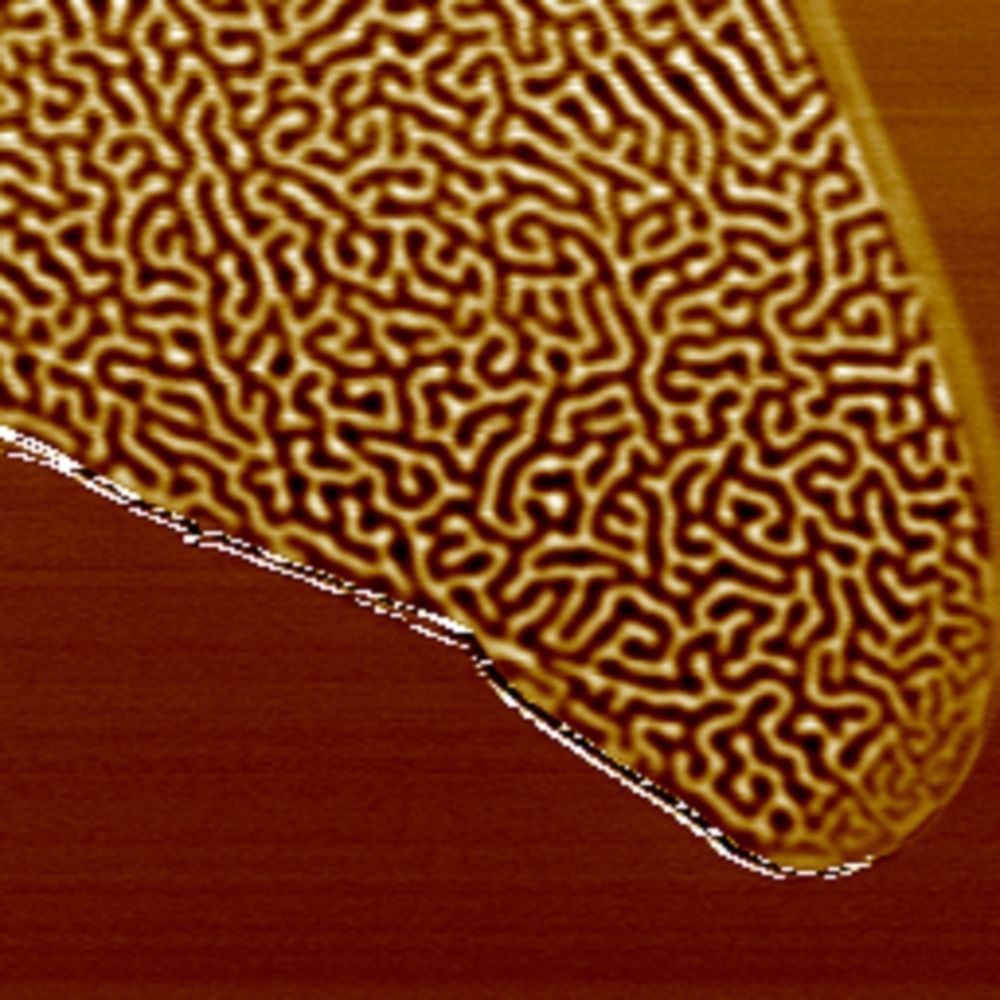

△Fe₃GaTe₂表面磁畴
（3）静电力显微镜（EFM）

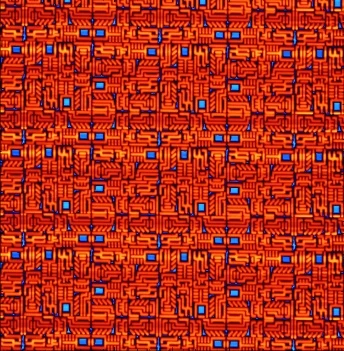

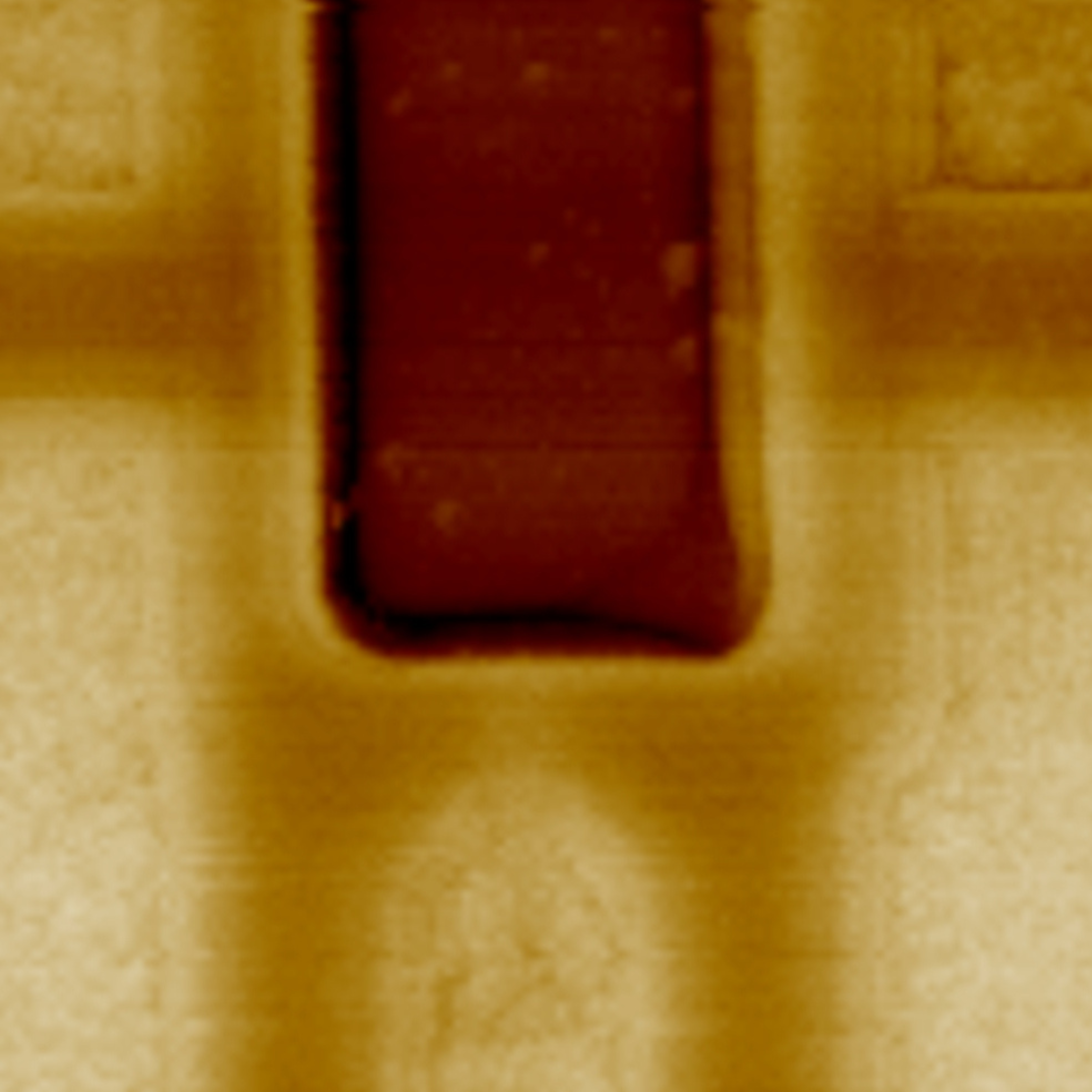

△SRAM表面静电分布
（4）开尔文探针力显微镜（KPFM）

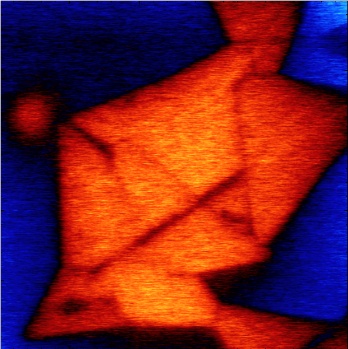

△MoS₂功函数
（5）压电力显微镜（PFM）

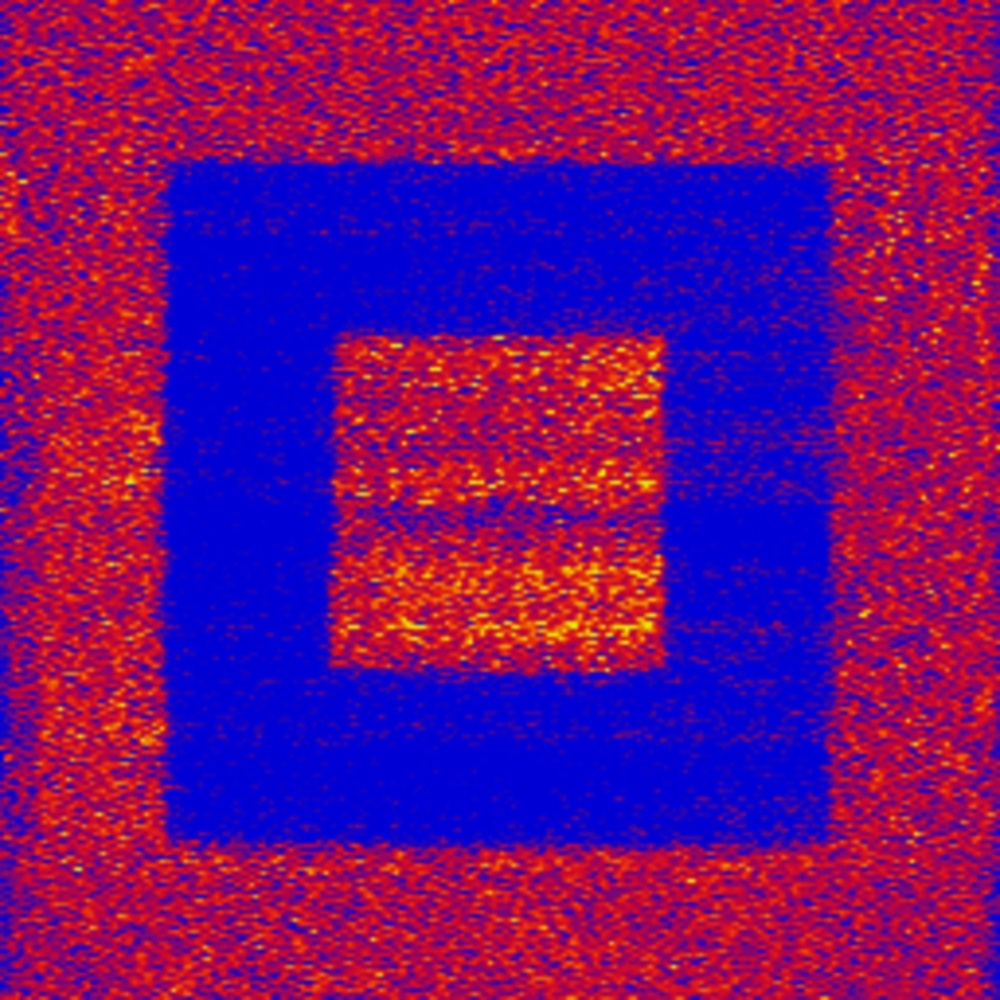

△锆钛酸铅（PZT）材料的回字图形

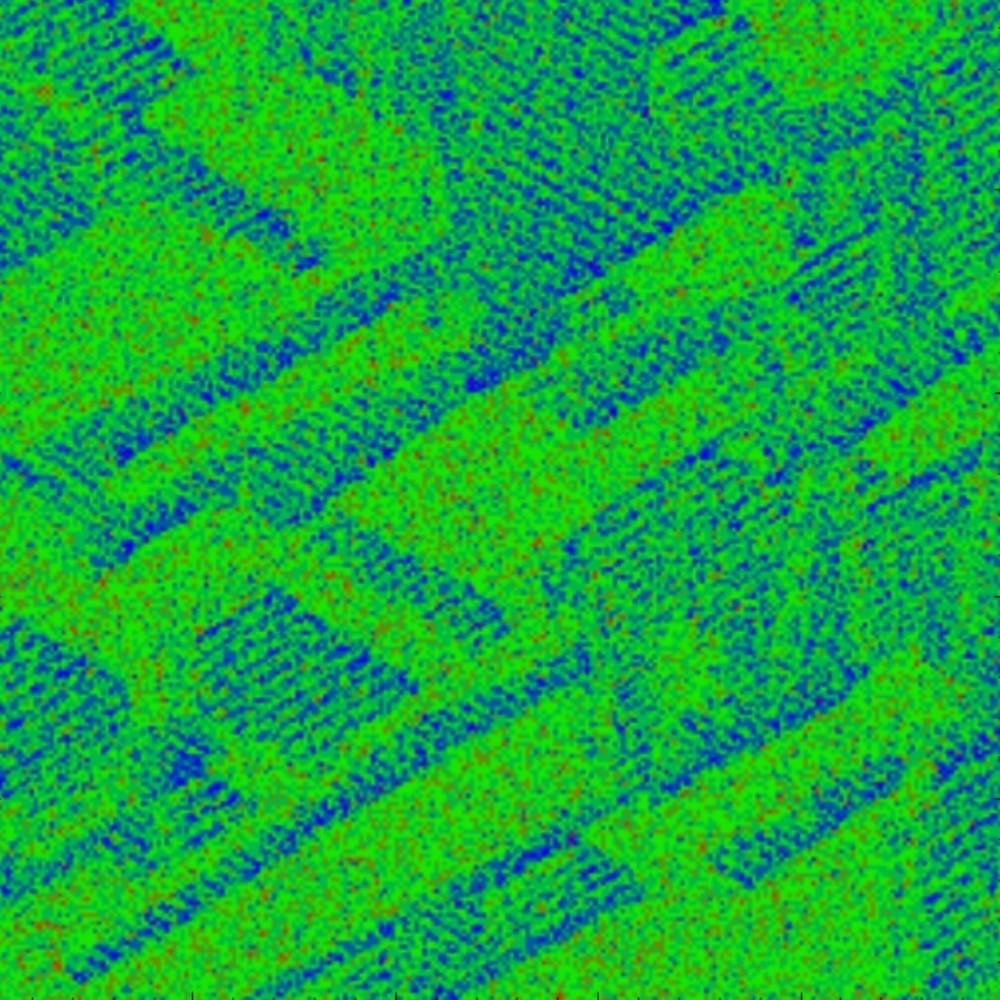

△SrTiO₃面内压电畴
（6）导电原子力显微镜（C-AFM）
△磁盘表面的电流分布
03 关于富睿思仪器
富睿思仪器（FreeSpirit Instruments）创立于2021年，是一家专注于表面精密测量设备研发与生产的高科技创新企业。
立足于自主研发的技术底座，公司已推出多款具有核心知识产权的原子力显微镜（AFM）、白光轮廓仪（WLI）以及原子力显微镜-白光轮廓仪联用系统（AFM-WLI）等，并已成功交付国内头部高校、科研院所以及工业企业。
富睿思仪器致力于为前沿科研、化合物半导体及新型显示等领域，提供稳定、可靠的国产精密量测解决方案。
官方网站：www.frsinst.com
咨询报价/测样：李经理18994392037
公司邮箱：info@frsinst.com
办公室分布：北京、上海、天津、苏州、成都
